什么是電容器的自愈，顧名思義可以自動恢復的電容,即稱為自愈式電容器。

電容器的自愈過程，在外施電壓作用下，由于介質中的雜質或氣隙等細微的存在引起介質擊穿形成導通電路；接著在導通電路處附近很小范圍內的金屬層中流過一個前沿很陡的脈沖電流。鄰近擊穿點處金屬層上的電流突然上升，按其離擊穿點的距離而成反比分布。在順時刻t，半徑為Rt的區域內金屬層的溫度達到金屬的熔點，于是在此范圍內的金屬熔化并產生電弧。該電流引起電容能量釋放，在弧道局部區域溫度突然升高，壓力突然增大。

隨著放電能量的作用，半徑為Rt的區域內金屬層劇烈蒸發并伴隨噴濺。在該區域半徑增大的過程中電弧被拉斷，金屬被吹散并受到氧化與冷卻，破壞了導電通路，在介質表面形成一個以擊穿點為中心的失掉金屬層的圓形絕緣區域。電容器的自愈過程結束。

自愈電容器是如何進行測試的？按照上述自愈過程，測試電容器的自愈需要一個能提高強電壓的裝置，并且電壓在一定范圍能可以自由調節，同時需要記錄自愈電壓這一共功能。下面我們了解一下該設備。

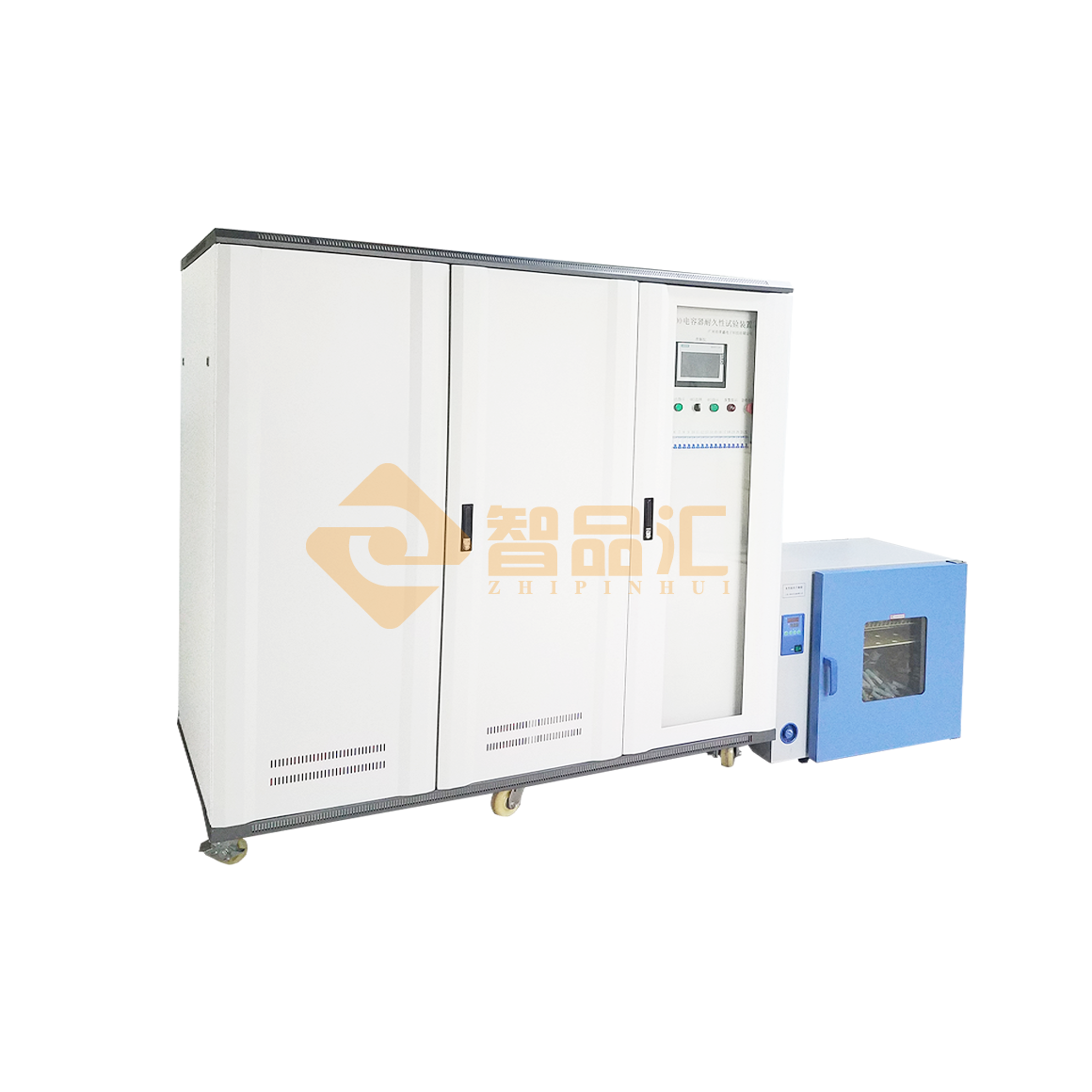

RXCBE7800 直流電容器自愈性試驗裝置

本系列裝置依照ＧＢ17702.2標準測試要求設計制造，用于１～200uF、額定電壓為不大于800Ｖ，頻率為５０Ｈｚ的自愈電容器進行自愈性試驗和極間耐壓試驗；工業電腦+PLC程序控制，簡單易操作。

主要技術參數：

１、工作環境：

(1)空氣溫度：0～３０℃；

(2)相對濕度：≤９０％（＋２５℃）；

(3)工作電源：ＡＣ２２０Ｖ±１０％、容量15ＫＶＡ；

(4)電柜重量約200Kg；尺寸(長寬高)：1800×1000×1650mm；

(5)適于無明顯振動及腐蝕性氣體的場所。

２、負載：1只

額度電壓不大于８００Ｖ時，容量１～2００ｕＦ

3、極間耐壓測試模式：可自動升壓，升壓到極間耐壓設定電壓值啟動計時，等測試時間到自動降壓，然后停機

自愈性測試模式：可自動升壓，先升壓到極間耐壓設定電壓值啟動計時，等測試時間到再繼續升壓到自愈性設 定電壓值，在上述過程中若自愈次數或電壓升到設定值，自愈性電壓可自動降壓到0.8倍電壓?jiǎn)?dòng)計時，等測試時間自動降壓，然后停機

４、試驗電壓：

0～3500Ｖ連續可調，數顯電壓精度±１％。

５、試驗時間：

0～99秒，走時誤差≤±0·2％

6、自愈次數：1～9999次可設定

7、升壓速度可調：0～200V ，降壓速度固定盡量快速降壓

8、所有設置參數、采集到的自愈電壓可停電保持

9、設備保護措施齊全，具備過流、過壓、過溫保護能力

10、 試驗電壓測試顯示精度： ±1%；

11、 試驗電流測試顯示精度： ±1%
